標準檢驗篩(試驗篩)商品特色:
利用篩孔大小不同的一套標準篩進行粒度分析的方法,適用于20μm到125mm粒級范圍。篩分的目的是了解物料的粒度特性和各粒級含量,在篩孔大小標準化以前,還沒有實驗室篩分概念。1867年德國人雷廷格(P。Rittinger)首先建議以75μm為基礎,用以值遞增的篩孔大小作為系列標準篩孔,逐步建立并完善了實驗室篩分概念及其方法,一直沿用了很長時間,直到20世紀60年代。因該系列標準篩由英國泰勒(Tylor)公司制造,故習慣稱為泰勒標準篩。20世紀60年代國際標準化組織(ISO)制定了標準篩序列以后,各國使用的各種標準篩系列逐步修改到符合ISO的系列。
標準檢驗篩(試驗篩)概述:
標準檢驗篩(試驗篩)又叫標準篩,是具有標準篩孔的篩析工具,又是檢驗其他粒度檢測方法的工具或依據,實驗室篩分所用的篩子是按表中有關標準制成的篩孔大小不一的試驗套篩,即標準篩。標準篩是由直徑15~450mm,高為25~50mm的篩框和篩網組成。篩框不銹鋼板制成,實驗室篩分用套篩是一個篩子套在另一個篩子上疊成的。上層的篩孔大,下層的篩孔小。上部加一個蓋,下部加一個底盤,以減少灰塵和損失。底盤還用來承接通過后一個篩子的細粒級產品。
標準檢驗篩(試驗篩)工作原理:
“手篩分”和“機械篩分”
“手篩分”費時,但它是得到可靠干篩數據所必須采用的方法。將物料裝入篩中并加好篩底和篩蓋,邊篩邊敲打篩框,每分鐘打擊125~150次,每打25次,將篩子轉1/8圈。大約篩10min,再換一個接物料底盤,再篩5min。經稱重,若后5min內每分鐘通過細料量小于0.1%給料量,即為篩分合格。也即達到了篩分終點。
用過的篩子應洗凈烘干,并用超聲波除去堵在篩孔中的顆粒,或在不損壞篩網的前提下清洗。
“機械篩分”將篩子按孔徑大小疊在一起,給料放在頂上一層篩子上,并加上蓋和底盤,一般疊5~6個篩子。然后放在機械振篩器上進行機械振動篩分。通常,振動時間為20分鐘。檢測篩分質量時,再用振篩器振篩器振篩5分鐘,如每分鐘篩下量小于0.2%試驗樣量即為合格,對于粗粒物料,過篩率小于1%即可。如篩分過程中損失量超過總篩分量的0.5%時,試驗必須重新取樣進行。為避免損失和延長篩分時間,有時在開始篩分時先用細的篩子將粉塵篩除。

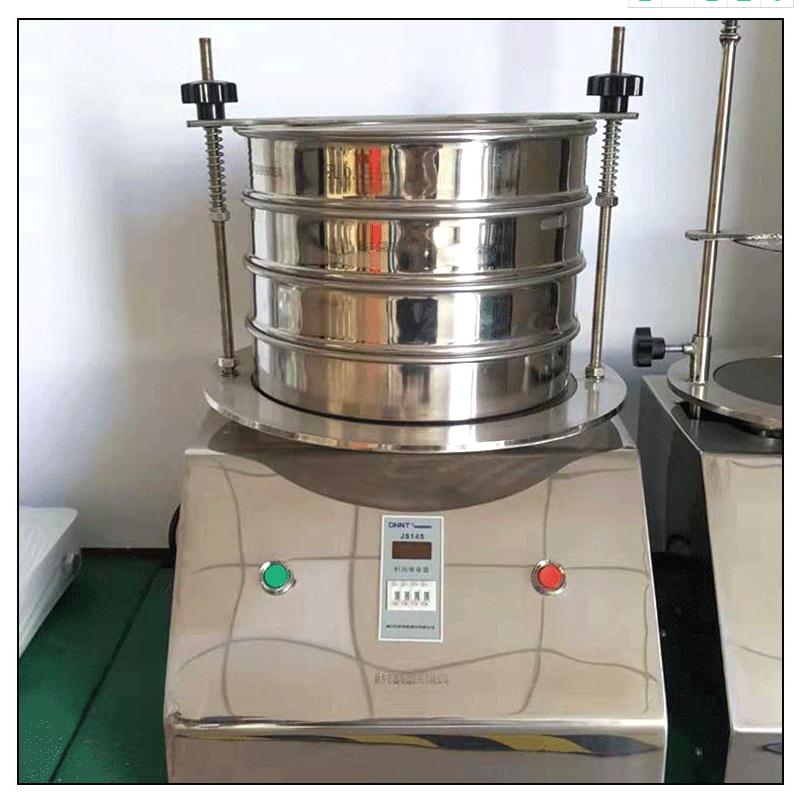

實驗室經常用的機械篩分設備:XSM-300T和 XSM-200標準檢驗篩
檢驗篩04 (5)
標準檢驗篩(試驗篩)的結構特點:
1:標準篩篩框采用SUS304不銹鋼拉伸拋光而成,壁厚0.6-0.7毫米,表面光可鑒人,整體成型堅固耐用,沒有磁性, 標準篩篩網與標準篩篩框通過錫焊固定,不會松弛,能耐300度以下高溫。
2:網孔精確,因按網孔標記所以不同時間生產的同一規格網孔一致。金屬絲編織標準篩,標準篩網孔尺寸方孔可至0.02毫米(20微米)三角孔標準篩網孔尺寸可至0.005毫米(5微米),標準篩篩網按B6003.1-1997 標準編織。符合國際標準ISO3310-1:1990 R20/3,R20,R40/3系列,標準篩篩網材質有黃銅H80、不銹鋼SUS304.并可經電鍍,化學加工可使篩面光滑耐磨,同時經緯絲結點固定在一起,網孔長期使用不會變形。我公司生產標準篩尺寸精確保證,同一型號的標準篩,不同時間生產保證網孔絕對相同。從而保證檢測的一致性。進口泰勒篩網孔尺寸與GB6003. 1-1997相近,如中國140號網孔尺寸106微米,美國篩網號140#泰勒篩網號150#網孔尺寸105微米,我們可以根據用戶要求制作。可以選用105微米篩網為用戶配相應的泰勒篩,無論是網孔要求還是外觀都能符合要求。
3:沖孔板標準篩,按GB6003.2-1997標準加工。符合國際標準ISO3310-2:1990 R20/3,R20,R40/3系列。
標準檢驗篩(試驗篩)技術參數:
序號 | 名 稱 | 單 位 | 數 據 | |
1 | 標準篩具 | 層 | 1-8 | |
2 | 篩機直徑 | mm | 200/300 | |
3 | 篩分粒度 | mm | 0.038-3 | |
4 | 噪音 | db | ≦50 | |
5 | 投料量(一次性) | G | ≦200 | |
6 | 振幅 | mm | ≦5 | |
7 |
電機 | 電壓 | V | 220 |
轉速 | r/mm | 1420 | ||
功率 | KW | 0.125 | ||
8 | 主機外形尺寸 | mm | 360×300×736 | |
9 | 重量 | kg | 25 |
標準檢驗篩(試驗篩)操作注意事項:
1. 標準試驗篩要水平放置;確認電源和銘牌要求相符,并確保接地;振動部分不能與其它物體接觸;各部螺栓是否鎖緊。
2. 根據被檢驗物料及相應的標準來確定要選用的標準篩框。
3. 把標準篩框按孔徑從小到大,從下到上依次疊放到篩框底座上。
4. 把被檢驗物料放入上端的標準篩框里,蓋上標準篩上蓋,根據標準篩框的總高度調整調節桿高度,然后用壓板和鎖緊螺母對標準篩框進行定位壓緊(注:兩側要用力應一致)。
5. 根據物料性質及投料量,在定時器上設定運行時間,然后打開電源開關,標準試驗篩即開始工作。
6. 標準試驗篩工作停止后,旋開鎖緊螺母,取下壓板,小心取走標準篩框。
7. 切斷電源。
標準檢驗篩(試驗篩)在訂購時請說明所測試物料和篩分粒度,根據您提供的數據來確定篩框大小、層數及篩網尺寸。
